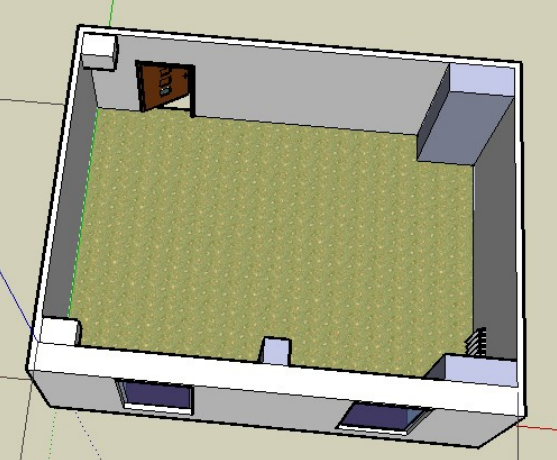

Poniżej przedstawiamy przykład aranżacji akustycznej pomieszczenia o następujących wymiarach. Prosimy nie kierować się nim w przypadku planowania aranżacji własnego pomieszczenia. Prezentujemy go jedynie w celach poglądowych:

Przeznaczenie pomieszczenia: próby zespołu muzycznego.

Zrzut ekranu 2014-03-28 12.21.06.png (277 KB)

Cel wykonywania aranżacji: akustyczna izolacja pomieszczenia od pomieszczeń sąsiadujących (celem zabezpieczenia ich przed generowanym przez grających hałasem) oraz poprawa akustyki wewnątrz pomieszczenia.

W celu doboru odpowiednich materiałów przeprowadzono uprzednio Pomiar i analizę akustyki pomieszczenia.

Analiza komputerowa wykazała niekorzystny akustycznie układ pomieszczenia, wymagający znacznej ingerencji przy wykorzystaniu materiałów akustycznych.

W związku z tym zasugerowano zastosowanie:

Montaż izolacji AKU-PR 140/50.

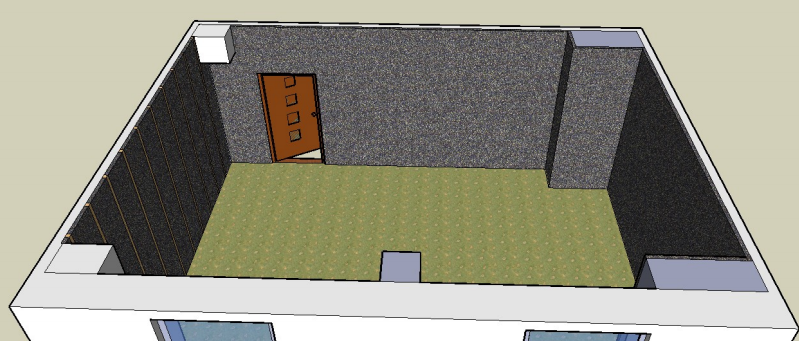

Na rysunkach zaznaczono ściany, na których ma zostać zamontowania izolacja. Izolację kleimy do podłoża przy pomocy kleju APASPARY 700 lub Bonikol t-701. Ściany rzut 1 i 2.

sciany 1.png (305 KB)

sciany 2.png (376 KB)

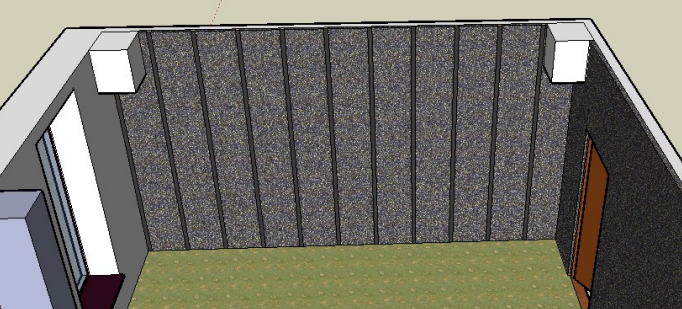

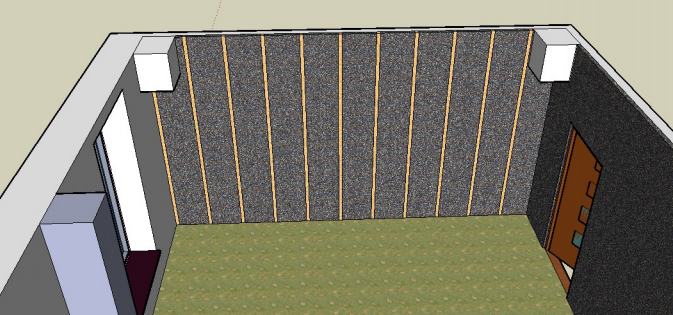

Ściany – rzut 3. Izolacje mocujemy między pola stelaża drewnianego, który powinien zostać oklejony taśmami akustycznymi LSPE np. LSPE 3/50. Szerokość taśmy dobieramy do grubości listwy stelaża. Ta znów powinna być takiej grubości, jak izolacja AKU-PR.

sciany 3.png (378 KB)

sciany 4.png (357 KB)

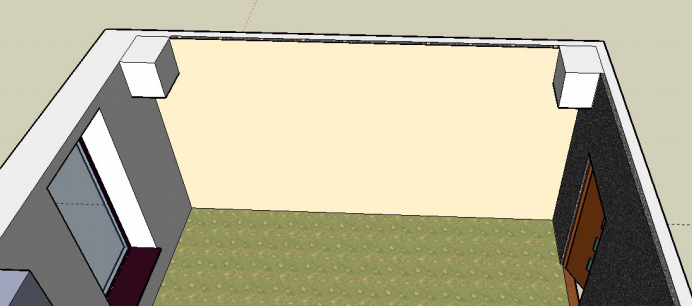

Montaż płyty gips-karton na stelaż drewniany.

sciany 5.png (182 KB)

Wygłuszenie pomieszczenia

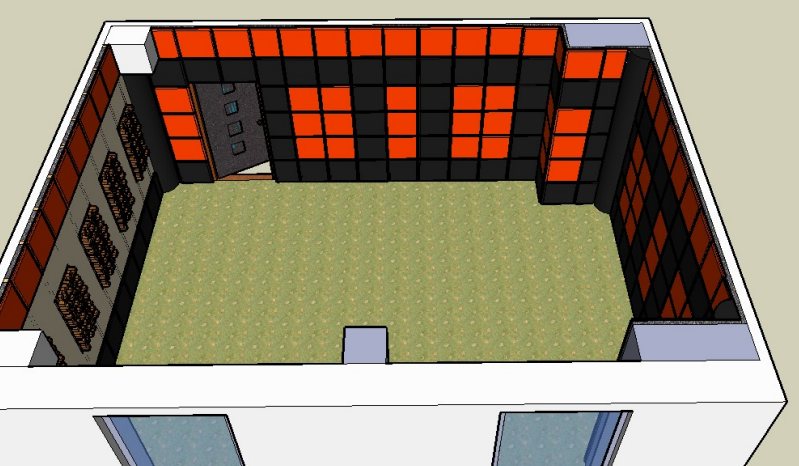

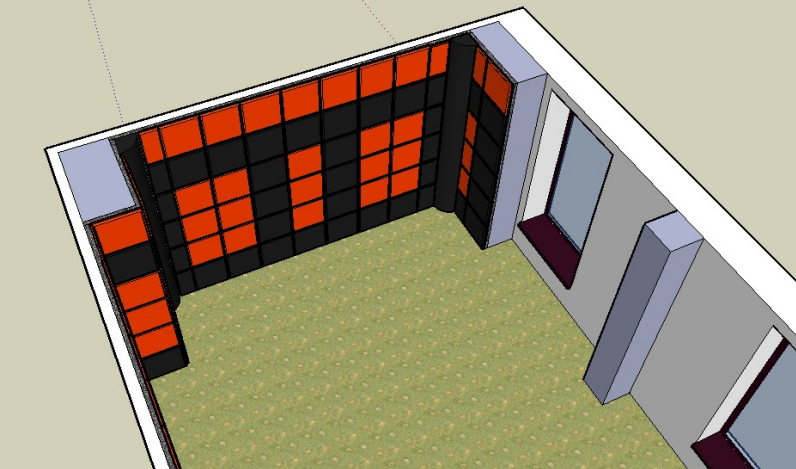

Mocujemy panele PS Professional do izolacji AKU-PR przy pomocy kleju APASPARY 700 lub Bonikol t-701. Ściany rzut 1 i 2

sciany 6.png (431 KB)

sciany 7.png (427 KB)

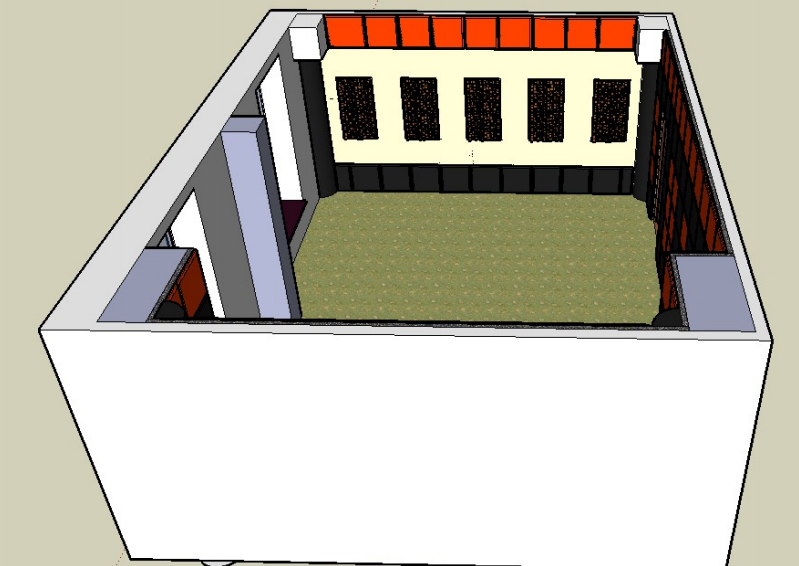

Widok na ścianę z dyfuzorami drewnianymi służącymi do rozpraszania dźwięku.

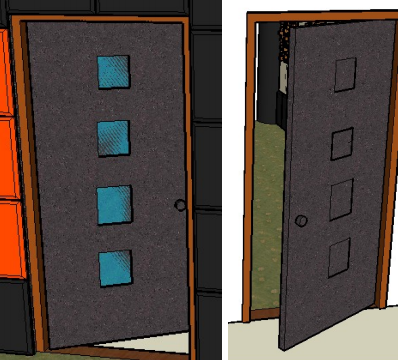

Widok na drzwi obustronnie oklejone izolacją samoprzylepną OUT-SOUND 10/240S.
